Zubehör für Dosierpumpen

Produktbeschreibung

• Impfventil für verschiedenste Anwendungen
• Korpus aus PVDF oder PP
• Ventilkugel aus Keramik
• Öffnungsdruck 0,3 bar (andere Drücke auf Anfrage)

Lieferumfang

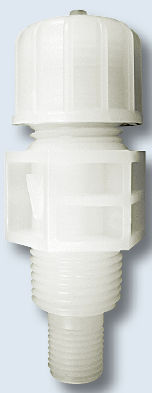

• DOSATec IVN Impfventil, Überwurfmutter, Klemmring und Schlauchanschluss

Einsatzgebiete

• Über das Impfventil wird Dosiermittel in ein unter Druck stehendes System eingeleitet

Produktbeschreibung

• Einschublänge variabel verstellbar, max. 150 mm
• max. Dosiermenge ca. 20 l/h
• wahlweise mit oder ohne Absperrkugelhahn aus PVC oder PVDF

• Material für Überwurfmutter, Klemmring, Schlauchanschluss und Injektionslanze PVDF oder PP:

  – PVDF 25 °C/16 bar, 140 °C/2 bar
  – PP 25 °C/16 bar, 60 °C/3 bar

• Ventilkugel aus Keramik
• Ventilfeder aus Hastelloy® C 276
•  O-Ringe aus Viton®, oder EPDM
• Gewindeanschluss ½" (Außengewinde)
• Gesamtlänge: 290,9 mm
• Eintauchtiefen:
  – ohne Absperrkugelhahn: max.150 mm
  – mit Absperrkugelhahn: max. 90 mm

Lieferumfang

• DOSATec LINI Injektionslanzen mit obigen Komponenten und Ihren Auswahlkriterien

Einsatzgebiete

• Injektionslanzen sind Armaturen die zum Einleiten von Dosiermitteln,
  in unter Druck stehenden Systemen, eingesetzt werden.
• Die Bauweise ermöglicht eine Wartung und Reinigung der Lanze auch
  unter Druckbedingungen.

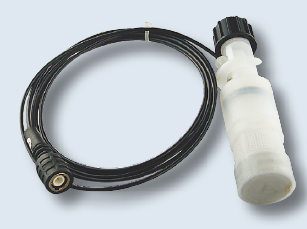

Produktbeschreibung:

• Korpus aus PVDF, oder PP
• Überwurfmutter, Klemmring und Schlauchanschluss aus PVDF#
• Ventilkugel aus Keramik
• O-Ringe aus Viton®, oder EPDM
• Siebkorbfilter und Gewicht
• axial montierter Niveauschalter:
  – als Schließer (N.O.)
  – oder Öffnerkontakt (N.C.) wirkend

Lieferumfang:

• DOSATec FV Axial Fußventil, 2 m Anschlusskabel mit BNC-Stecker

Einsatzgebiete:

• Als Rückschlagventil mit Schließer- oder Öffnerkontakt,
  wahlweise mit Niveauschalter.

Produktbeschreibung:

• Material: PVC
• O-Ringe aus Viton® oder EPDM
• Förderleistung: bis 20 l/h
• Schlauchanschluss: seitlich
• mit einer oder zwei Entnahmen
• 1 ½" Anschluss für Rückführung/Entlüftungsleitung (4 x 6 mm)
• Eintauchtiefe variabel verstellbar
• Niveauschalter mit Anschlusskabel (2 m) und BNC-Stecker, optional 2-polig
  (offenes Ende, ggf. bei der Bestellung angeben)
• zweiter Niveauschalter (Standardabstand 10 cm, weitere Abstände a.A.)
• Schlauchanschluss: 4 x 6 mm, 4 x 8 mm
• Höhe Schaltkontakt 1 über Fuß: 45 mm

Lieferumfang:

• DOSATec SL 4 Sauglanze, 2 m Anschlusskabel, mit BNC-Stecker (Standard)
  oder optional offenes Ende (2-polig, bei Bestellung bitte angeben)

Einsatzgebiete:

• Zum Einbau in einen Dosierbehälter mit Schraubverschluss,
  oder in einen Schraubverschluss für ein Liefergebinde.

Produktbeschreibung:

• Material: PVC
• O-Ringe aus Viton® oder EPDM
• Förderleistung: ab 20 l/h
• Schlauchanschluss: seitlich
• mit einer oder zwei Entnahmen
• 1 ½" Anschluss für Rückführung/Entlüftungsleitung (4 x 6 mm)
• Eintauchtiefe variabel verstellbar
• Niveauschalter mit Anschlusskabel (2 m) und BNC-Stecker,
  optional 2-polig- offenes Ende
• Schlauchanschluss: 4 x 6, 4 x 8, 6 x 8, 8 x 10, 8 x 12, 12 x 18, 13 x 16 mm
• Höhe Schaltkontakt 1 über Fuß: 45 mm

Lieferumfang:

• DOSATec SL 5 Sauglanze, 2 m Anschlusskabel, mit BNC-Stecker (Standard)
  oder optional offenes Ende (2-polig, bei Bestellung bitte angeben)

Einsatzgebiete:

• Zum Einbau in einen Dosierbehälter mit Schraubverschluss,
  oder in einen Schraubverschluss für ein Liefergebinde.

Produktbeschreibung:

• Material Korpus: PVDF (Polyvinylidenfluorid) oder PP (Polypropylen)
• O-Ringe aus Viton® oder EPDM
• Druckregulierung von 1 bis 5 bar für den Betrieb als Druckhalteventil
• Druckregulierung von 1 bis 18 bar für den Betrieb als Überdruckventil
  oder von 1 bis 10 bar (Low)
• das Multifunktionsventil ist für Dosierleistungen der Pumpen bis 60 l/h ausgelegt
• Anschluss: 3/8", ½"
• Version Direktmontage (an Dosierpumpe) oder zur Wandmontage

Lieferumfang:

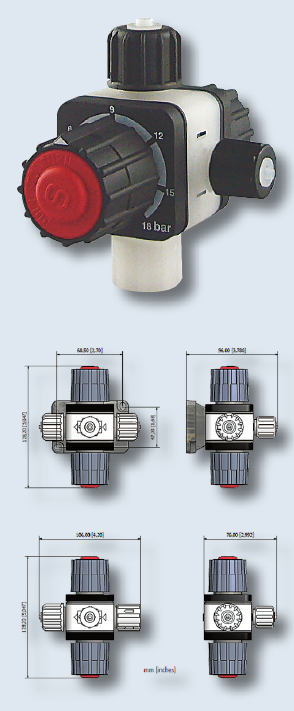

• DOSATec MF Mutifunktionsventil, Entlüftungsschlauch (PP)
• Teilen Sie uns bitte die Anschlussgrößen mit
  – Port size: 3/8", 1/2"
  – Schlauchanschluss: (4/6, 4/8, 6/8, 8/10, 8/12, 12/18) mm

Einsatzgebiete:

• Druckhalteventil:
  – bei Dosierungen in offene Behälter, oder falls die Dosierstelle unter dem
  Niveau der Dosierpumpe liegt (Saugheberprinzip).
• Überdruckventil:
  – Bei Dosierungen in Drucksysteme, in denen u. U. mit einem höheren Druck zu rechnen
  ist, als es der max. zulässige Betriebsdruck der Dosierpumpe erlaubt. Der Druck ist
  mit einem Drehknopf von 1 … 18 bar einstellbar. Bei Überschreiten des eingestellten
  Druckes öffnet das Überdruckventil und gibt das Dosiermedium über einen seitlichen
  Schlauchanschluss zurück in den Dosierbehälter ab.
• Entlüftungsventil zur manuellen Entlüftung des Dosierkopfs:
  – Mit dem Drehknopf zur Einstellung der Überdruckfunktion kann das Ventil zur Entlüftung
  geöffnet werden.

Produktbeschreibung:

• Material Korpus/Hydraulikteile: PVDF (Polyvinylidenfluorid)
• O-Ringe aus Viton® oder EPDM
• Druckregulierung von 0 … 5 bar für den Betrieb als Druckhalteventil
• Druckregulierung von 1 … 18 bar für den Betrieb als Überströmventil
• Anschlussverschraubung: ½"
• Anschluss Entlüftungsschlauch: 4 x 6 mm
• Direktmontage (an Pumpenkopf), oder Wandmontage

Lieferumfang:

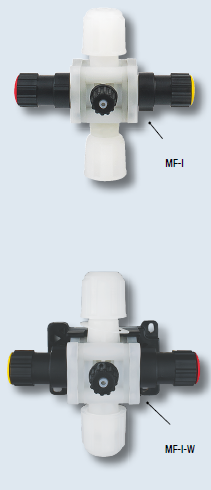

• DOSATec MF-I Multifunktionsventil, Entlüftungsschlauch (PP)

Einsatzgebiete:

• Druckhalteventil:
  – Bei Dosierungen in offene Behälter, oder falls die Dosierstelle unter dem Niveau der Dosierpumpe
  liegt (Saugheberprinzip).
• Überdruckventil:
  – Bei Dosierungen in Drucksysteme, in denen u. U. mit einem höheren Druck zu rechnen ist,
  als es der max. zulässige Betriebsdruck der Dosierpumpe erlaubt. Der Druck ist mit einem
  Drehknopf von 1 … 18 bar einstellbar. Bei Überschreiten des eingestellten Druckes öffnet
  das Überdruckventil und gibt das Dosiermedium über einen seitlichen Schlauchanschluss
  zurück in den Dosierbehälter ab.
• Entlüftungsventil zur manuellen Entlüftung des Dosierkopfs:
  – Mit dem Drehknopf zur Einstellung der Überdruckfunktion kann das Ventil zur Entlüftung
  geöffnet werden.

Produktbeschreibung:

• Material Korpus: PVDF (Polyvinylidenfluorid) oder PP (Polypropylen)
• O-Ringe aus Viton® oder EPDM
• Ausführungen:
  – Verschraubung mit Innengewinde, zum direkten Aufschrauben auf den Dosierkopf
  – Schlauchanschluss und Wandmontage
• mit Feineinstellung
• Temperatur max. 45 °C
• Anschluss:1/2" (Standard), 3/8" (gesondert angeben)
• Schlauchanschluss: (4 x 6, 4 x 8, 6 x 8, 8 x 10, 8 x 12, 13 x 16, 12 x 18) mm,
  Anschlussgröße bei der Bestellung mit angeben

Lieferumfang:

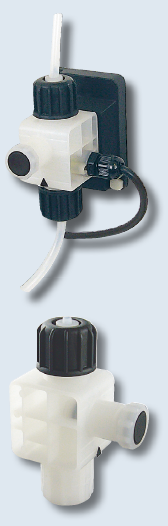

• DOSATec DFS Durchfluss-Sensor, 1,5 m Signalkabel mit BNC-Stecker und LED
  – Teilen Sie uns den Schlauchanschluss bei der Bestellung mit (z.B. 6 x 8 mm)
  – bei abweichendem Anschluss (3/8") bei der Bestellung mit angeben

Einsatzgebiete:

• Zur Überwachung der Dosierfunktion von Magnet-Membrandosierpumpen.
• Der Durchflusssensor wird entweder direkt auf das Druckventil der Magnet-Membrandosierpumpe
  aufgeschraubt, oder mit einem zusätzlichen Schlauchanschluss in die Dosierleitung
  des Dosiersystems integriert.

Funktionalität:

• Bei jedem Dosier-Impuls schnellt ein integrierter Magnetkörper hoch und betätigt einen
  induktiven
  Näherungsschalter. Der Schalter erfasst den Dosierimpuls und gibt ihn über ein
  Signalkabel zur Auswertung entweder an die angeschlossene Dosierpumpe bzw. ein anderes
  Gerät weiter, dass das Signal verarbeiten kann.
• Bleibt ein Impuls (oder mehrere Impulse hintereinander) aus, z.B. weil sich Luft/Gas in der
  Dosierleitung befindet, kann z.B. die Dosierpumpe gestoppt, oder eine Fehlermeldung generiert
  werden. Mit einer Justierschraube ist die Durchflussmenge und die Empfindlichkeit
  des Sensors an die Systemgegebenheiten anzupassen.

Produktbeschreibung:

• Material Korpus: PVC, PVDF oder Edelstahl
• O-Ringe aus Viton® oder EPDM
• Temperatur/Druck SOIM 1 aus PVC: 45 °C/5bar
• Temperatur/Druck SOIM 3 aus PVDF: 45 °C/10 bar
• Temperatur/Druck SOIM SS aus Edelstahl: 130 °C/10 bar
• Schlauchanschluss:
  – für 3/8": 4 x 6, 4 x 8, 6 x 8 mm,
  – für 1/2": 6 x 8, 8 x 10, 8 x 12, 12 x 18 mm
  (bei Bestellung bitte angeben)

Lieferumfang:

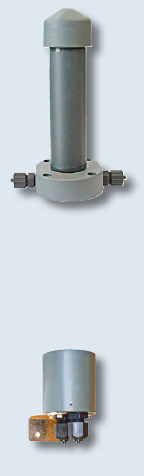

• DOSATec SOIM Pulsationsdämpfer, Wandhalterung (Edelstahl), teilen Sie uns den Anschluss
  und den Schlauchanschluss bei der Bestellung mit (z.B. 3/8" mit 6 x 8 mm)

Einsatzgebiete:

• Pulsationsdämpfer dienen zum Ausgleichen von Druckstößen und
  Druckwiderständen, die bei längeren Dosierstrecken auftreten können.

Funktionalität:

• Im oberen Teil des Druckbehälters bildet sich eine Luft-/Gasblase. Die von der oszillierenden
  Bewegung der Membrane verursachten Druckstöße werden durch die Gasblase weitestgehend
  ausgeglichen und in einen gleichmäßigen Dosierstrom gewandelt.
